掌握方法，保障齒輪傳動質量

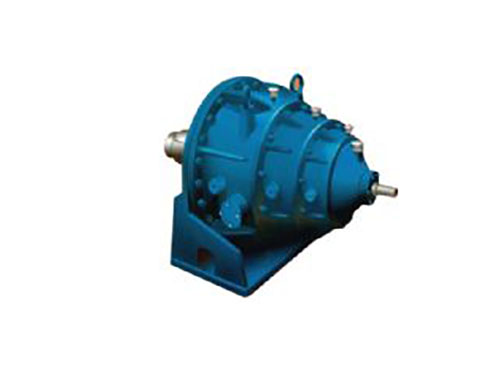

在工業生產中，齒輪減速機是常見的動力傳動設備，其齒輪的接觸斑點狀況對設備的性能和壽命有著至關重要的影響。準確檢測齒輪接觸斑點，能及時發現齒輪傳動中的問題，確保設備穩定運行。下面將詳細介紹齒輪減速機齒輪接觸斑點的檢測方法。

檢測前的準備工作

檢測前的準備工作是確保檢測結果準確可靠的基礎。首先，要對齒輪進行清潔，去除表面的油污、雜質等。可以使用專用的清潔劑和干凈的抹布進行擦拭，保證齒輪表面干凈整潔。例如，在某機械加工廠，對一臺即將進行檢測的齒輪減速機進行清潔時，發現齒輪表面附著了大量的鐵屑和油污，如果不進行徹底清潔，這些雜質可能會影響接觸斑點的顯示，導致檢測結果出現偏差。

其次，選擇合適的檢測設備和工具。常用的檢測設備有涂色劑、放大鏡、百分表等。涂色劑要選擇顏色鮮明、附著力好的產品，以便清晰地顯示接觸斑點。放大鏡的放大倍數要根據檢測要求進行選擇，一般在5 - 10倍較為合適。百分表用于測量齒輪的相關尺寸和精度，確保檢測的準確性。

另外，要對檢測環境進行檢查。檢測環境應保持清潔、干燥、無振動，避免外界因素對檢測結果產生干擾。例如，在車間內進行檢測時，要遠離大型機械設備和振動源，防止振動導致齒輪位置發生變化，影響接觸斑點的檢測。

涂色法檢測接觸斑點

涂色法是檢測齒輪接觸斑點常用的方法之一。首先，將適量的涂色劑均勻地涂抹在齒輪的齒面上。涂抹時要注意厚度適中，一般控制在0.02 - 0.05mm之間?？梢允褂妹⒒驀姌屵M(jìn)行涂抹，確保涂色劑覆蓋整個齒面。

然后，將兩個相互嚙合的齒輪進行裝配，并施加一定的負載。負載的大小要根據齒輪的設計要求和實際工作情況進行確定。例如，對于一般的工業齒輪減速機，負載可以控制在額定負載的20% - 30%。在施加負載的過程中，要緩慢轉動齒輪，使齒輪在一定的轉速下運轉一段時間，一般為5 - 10分鐘，讓涂色劑在齒面之間充分轉移。

最后，停止轉動齒輪，將齒輪分離，觀察齒面上的接觸斑點。通過觀察接觸斑點的位置、形狀和大小，可以判斷齒輪的接觸狀況。正常情況下，接觸斑點應分布在齒面的中部，且接觸面積應符合相關標準要求。一般來說，對于漸開線圓柱齒輪，接觸斑點在齒高方向上的接觸長度應不小于齒高的40% - 50%，在齒寬方向上的接觸長度應不小于齒寬的50% - 60%。如果接觸斑點分布不均勻或接觸面積過小，可能表示齒輪存在加工誤差、安裝不當或磨損等問題。

光學測量法檢測接觸斑點

光學測量法是一種高精度的檢測方法。它利用光學原理對齒輪的接觸斑點進行測量和分析。首先，使用光學測量設備，如顯微鏡或激光掃描儀，對齒輪的齒面進行掃描。顯微鏡可以直接觀察齒面的微觀結構和接觸斑點的細節，而激光掃描儀則可以快速獲取齒面的三維形狀和接觸斑點的分布情況。

在掃描過程中，要確保光學測量設備的精度和穩定性。例如，使用顯微鏡時，要調整好焦距和放大倍數，保證圖像清晰。使用激光掃描儀時，要設置好掃描參數，如掃描速度、分辨率等，確保獲取準確的測量數據。

掃描完成后，將測量數據傳輸?shù)接?jì)算機中，使用專業的分析軟件對接觸斑點進行分析。分析軟件可以計算接觸斑點的面積、位置、形狀等參數，并與齒輪的設計標準進行對比。例如，通過分析軟件可以計算出接觸斑點在齒高和齒寬方向上的接觸比例，判斷齒輪的接觸狀況是否符合要求。光學測量法具有測量精度高、數據準確等優點，但設備成本較高，操作也相對復雜。

數據分析與結果判斷

在完成接觸斑點的檢測后，要對檢測數據進行分析和處理。首先，根據檢測結果，繪制接觸斑點的分布圖?？梢允褂美L圖軟件或手工繪制，將接觸斑點的位置、形狀和大小直觀地表示出來。

然后，對接觸斑點的各項參數進行計算和統計。例如，計算接觸斑點在齒高和齒寬方向上的接觸長度、接觸面積、接觸中心位置等。通過對這些參數的分析，可以判斷齒輪的接觸質量。如果接觸斑點的位置偏離齒面中部，可能表示齒輪存在安裝誤差或軸線不平行等問題；如果接觸面積過小，可能表示齒輪的齒形誤差較大或齒面磨損嚴重。

最后，將檢測結果與相關的標準和規范進行對比。不同類型的齒輪減速機有不同的接觸斑點標準要求，要根據具體的標準進行判斷。例如，對于汽車齒輪減速機，接觸斑點的標準要求可能會更加嚴格。如果檢測結果不符合標準要求，要及時對齒輪進行調整或修復，如調整齒輪的安裝位置、修復齒面磨損等。

檢測結果的記錄與存檔

檢測結果的記錄和存檔是檢測工作的重要環節。首先，要詳細記錄檢測的時間、地點、檢測人員、檢測設備、檢測方法等信息。這些信息可以為后續的質量追溯和問題分析提供依據。

然后，將接觸斑點的檢測數據和分析結果進行整理和保存?？梢允褂秒娮颖砀窕驍?shù)據庫進行記錄，包括接觸斑點的各項參數、分布圖、判斷結果等。例如，在某企業的質量管理系統中，建立了專門的齒輪檢測數據庫，將每臺齒輪減速機的檢測結果進行存檔，方便查詢和統計分析。

最后，對檢測報告進行編制。檢測報告應包括檢測目的、檢測方法、檢測結果、判斷結論等內容。檢測報告要由檢測人員簽字確認，并加蓋檢測單位的公章。檢測報告是齒輪質量的重要證明文件，要妥善保管，以備后續查閱和使用。

通過以上介紹的齒輪減速機齒輪接觸斑點檢測方法，可以準確地檢測齒輪的接觸狀況，及時發現齒輪傳動中的問題，為齒輪減速機的維修和保養提供依據，確保設備的安全可靠運行。
